LSAW cijev

Zašto odabrati Tianjin Baolai Steel Industry Group Co., Ltd

Tianjin Baolai Steel Industry Group Co., Ltd je sveobuhvatna tvrtka koja se fokusira na čelične cijevi i druge proizvode od čelika. Osnovan 1991. godine, Baolai je među prvih nekoliko specijaliziranih tvrtki koje razvijaju i proizvode čelične cijevi običnog i posebnog promjera. Proizvodimo cijevi standarda API, ASTM, BS, DIN, JIS i EN s postrojenjem za pocinčavanje. Naš godišnji kapacitet je približno 4800,000MT u različitim specifikacijama i izvozi 150,000MT u cijeli svijet.

Bogato iskustvo

Mi smo vodeći proizvođač čeličnih cijevi, osnovani od 1991. godine s više od 30 godina iskustva.

Širok asortiman proizvoda

Razvijamo i proizvodimo čelične cijevi običnog i posebnog promjera, cijevi standarda API, ASTM, BS, DIN, JIS i EN, s osam proizvodnih linija za čelične cijevi i pet proizvodnih linija za vruće pocinčavanje.

Profesionalni tehnički tim

Posvećeni tim ima zadatak pružiti tehničku podršku kako bi savjetovao pravilnu upotrebu čelika i pomogao korisnicima u korištenju proizvoda u njihovu najbolju korist.

Potpune kvalifikacije

Naša tvrtka ima dva certifikata za procjenu sustava upravljanja integracijom, 500 najvećih kineskih proizvodnih industrija, ISO 45001, ISO 14001 i ISO 9001. Naši proizvodi imaju API 5CT -0802, EN 10217 Direktiva 2014/68/EU, EN 10217 materijal prema prema DGRL 97/23/EC, Sustav upravljanja kvalitetom, Osiguranje kvalitete, LR 3, LR 2, LR 1, UL ASTM A852, UL ASTM A53/ ASTM, API 5L-0552 certifikati.

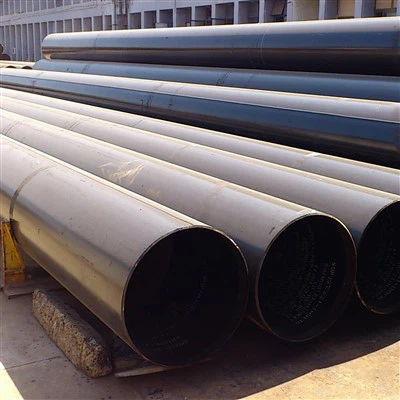

LSAW čelična cijev (Longitudinally Potopljeno elektrolučno zavarivanje skraćeno kao LSAW) profesionalni je izraz za čeličnu cijev zavarenu s ravnim šavom. LSAW cijevi naširoko se koriste za prijenos nafte i plina (i na kopnu i na moru), petrokemiju, rudarstvo, kemiju ugljena industrijski grad, oceansko inženjerstvo, izgradnja infrastrukture, plin, voda itd.

Što je LSAW cijev?

Cijev za uzdužno elektrolučno zavarivanje (skraćeno LSAW cijev). Uzdužno zavarivanje pod praškom (LSAW) koristi jednu ploču kao sirovinu, preša (valja) čeličnu ploču u cijev u kalupu ili stroju za oblikovanje i koristi dvostrano zavarivanje pod praškom za povećanje promjera. Gotov proizvod ima potpune specifikacije, a zavar ima dobru žilavost, plastičnost, ujednačenost i gustoću. Ima prednosti velikog promjera cijevi, debele stijenke cijevi, otpornosti na visoki tlak, otpornosti na niske temperature, otpornosti na koroziju i druge prednosti.

Prilikom konstruiranja dugotrajnih naftovoda i plinovoda visoke čvrstoće, visoke žilavosti, većina čeličnih cijevi velikog promjera, debelih stijenki, zavarene su pod praškom. Prema standardima API-ja, među velikim naftovodima i plinovodima, uzdužne zavarene cijevi pod praškom jedini su specificirani tip cijevi kada prolaze kroz područja klase I i klase II kao što su područja visoke nadmorske visine, morsko dno i gusto naseljena urbana područja.

Značajke LSAW cijevi

Čelična cijev ima uzdužne zavare, a unutarnji i vanjski zavari zavareni su elektrolučnim zavarivanjem.

Nakon obrade cjelokupnog mehaničkog promjera proširenja, unutarnje naprezanje čelične cijevi je malo i ravnomjerno raspoređeno, što može učinkovito spriječiti pucanje uslijed korozije, ima visoku točnost dimenzija i olakšava konstrukciju zavarivanja na licu mjesta.

Usvajanjem prvo zavarivanja, a zatim procesa zavarivanja, postupak zavarivanja je stabilan, a kvaliteta zavarivanja visoka.

Zavare je jednostavno izvesti s nerazornim ispitivanjem tijekom proizvodnje i nerazornim ispitivanjem na licu mjesta tijekom uporabe.

Raspon specifikacija proizvoda je širok, a može proizvesti ne samo čelične cijevi malog promjera i velike debljine stijenke, već i čelične cijevi velikog promjera i velike debljine stijenke.

Usporedba između Lsaw cijevi i Ssaw cijevi

LSAW i SSAW su varijacije SAW (potopljeno zavarene cijevi). Razlika između njih je metoda zavarivanja. Kod uzdužno šavnih cijevi zavarenih pod praškom, zavarivanje je uzdužno, što znači da se čelik (vruće valjani kolut) smota u cijev, a zavar se zatim zavari uzdužno. Kod tipa SSAW čelični koluti su spiralno zavareni, poput spirale, tako da kolut (traka) poprima oblik cijevi. SAW cijevi se uglavnom koriste za transport nafte i plina. S druge strane, bešavne (nezavarene) cijevi prvenstveno se koriste u projektima istraživanja nafte i plina.

LSAW cijevi ("zavarene pod praškom") proizvode se rezanjem, savijanjem i zavarivanjem čeličnih ploča (postupak JCOE). Dvije glavne vrste LSAW cijevi su uzdužne (s jednostrukim ili dvostrukim ravnim zavarenim šavovima, DSAW) i spiralne (zvane HSAW, SSAW ili SAWL cijevi).

Spiralne čelične cijevi (SSAW cijevi) i čelične cijevi s ravnim šavom trenutno se naširoko koriste u vodoopskrbnim cjevovodima, građevinarstvu i drugim industrijama, ali postoje velike razlike između njih dvoje.

Različite mogućnosti podnošenja pritiska

Čvrstoća spiralnih čeličnih cijevi općenito je veća od čvrstine ravnih čeličnih cijevi. Glavni proizvodni proces je elektrolučno zavarivanje. Spiralne čelične cijevi mogu koristiti gredice iste širine za proizvodnju čeličnih cijevi različitih promjera ili koristiti uže trupce za proizvodnju čeličnih cijevi većih promjera.

Različite specifikacije

Specifikacije spiralnih čeličnih cijevi općenito su iznad 219 mm, a većina ih je velikog promjera. Specifikacije čeličnih cijevi s ravnim šavom uglavnom su mali promjeri, ali neki proizvođači također imaju mnogo velikih promjera.

Različite cijene

Spiralne čelične cijevi uglavnom se obračunavaju mjernim trakama, a ravnošavne čelične cijevi uglavnom se obračunavaju vaganjem. Međutim, cijena spiralnih čeličnih cijevi je oko 300 juana/toni jeftinija od ravnih čeličnih cijevi.

Prednosti LSAW cijevi

Visoka čvrstoća i izdržljivost

Jedna ključna prednost leži u njihovoj visokoj čvrstoći i izdržljivosti, koja se pripisuje procesu uzdužnog zavarivanja koji tvori robustan šav duž duljine cijevi. Ova karakteristika čini LSAW cijevi prikladnima za primjene koje zahtijevaju otpornost na vanjske pritiske i okolišna opterećenja. Dodatno, proizvodni proces omogućuje proizvodnju cijevi velikog promjera, što ih čini prikladnim za transport znatnih količina tekućina i plinova na velike udaljenosti.

Fleksibilnost veličine

LSAW cijevi su također poznate po svojoj dimenzionalnoj točnosti i ujednačenosti, osiguravajući pouzdanu i dosljednu izvedbu u različitim industrijskim okruženjima. Svestranost ovih cijevi očituje se u njihovoj prilagodljivosti različitim materijalima za oblaganje i obloge, čime se povećava otpornost na koroziju i produljuje njihov životni vijek.

Jednostavnost instalacije

Nadalje, konfiguracija ravnih šavova LSAW cijevi pojednostavljuje proces ugradnje, pridonoseći isplativosti i učinkovitosti u građevinskim projektima.

Primjena LSAW cijevi

energetski sektor

Jedna primarna primjena leži u transportu tekućina i plinova, gdje su čvrstoća i izdržljivost LSAW cijevi ključni za osiguravanje sigurnog i učinkovitog kretanja tvari na velikim udaljenostima. Ove se cijevi obično koriste u industriji nafte i plina, služeći kao ključne komponente u infrastrukturi za prijenos sirove nafte, prirodnog plina i drugih ugljikovodika.

Vodoprivreda

Uz energetski sektor, LSAW cijevi igraju vitalnu ulogu u industriji vode, olakšavajući prijenos pitke vode, otpadnih voda i sustava za navodnjavanje. Njihova otpornost na koroziju i sposobnost podnošenja vanjskih pritisaka čine ih prikladnima za podzemnu i podvodnu primjenu.

Građevinska industrija

Građevinska industrija također ima koristi od upotrebe LSAW cijevi, posebno u projektima koji uključuju zabijanje pilota, konstrukcijsku potporu i radove temelja. Svestranost ovih cijevi proteže se na razne inženjerske primjene, uključujući prijenos kemikalija i abrazivnih materijala, dodatno naglašavajući njihovu prilagodljivost u različitim industrijskim kontekstima.

Kako odabrati LSAW cijev

Promjer

Prilikom odabira LSAW cijevi za vaš projekt, promjer cijevi mora se uzeti u obzir jer on određuje vitalne čimbenike kao što su brzina protoka, tlak i prolaz tekućine. Kako bi se osigurala optimalna izvedba cjevovodnog sustava, odabir odgovarajućeg promjera je najvažniji. Odabir odgovarajuće debljine stijenke cijevi najvažniji je u osiguravanju njezine čvrstoće i trajnosti. Kako biste jamčili da vaša cijev može izdržati pritisak i naprezanje vašeg projekta, bitno je da ovaj odabir napravite s dužnom pažnjom.

Standardi proizvodnje

Odabir LSAW (Longitudinal uronjeno lučno zavarene) cijevi uključuje razmatranje različitih čimbenika uključujući proizvodne standarde.

Na primjer, poštivanje međunarodnih standarda kao što su API 5L ili ASTM postaje ključno pri odabiru proizvoda zajamčene kvalitete koji je usklađen sa specifikacijama vašeg projekta.

Sukladnost i pouzdanost

Odabir LSAW cijevi za projekt može značajno utjecati na troškove i u konačnici odrediti izvedivost pothvata. Odabir pristupačne i prikladne opcije za vaše specifične zahtjeve postaje još važniji u ovim okolnostima. Važno je odvagnuti kritične aspekte kao što su debljina stijenki, promjeri, materijali korišteni tijekom proizvodnje kao i sve povezane prilagodbe oko njih prije nego što se odlučite za određenu opciju.

Proces proizvodnje LSAW cijevi

ASTM A106 Seamless Fire Protection Pipes

Proces proizvodnje čeličnih cijevi velikog promjera LSAW objašnjen je u koracima u nastavku,

Pločasta sonda

Ovo se koristi za proizvodnju LSAW spojeva velikog promjera odmah nakon ulaska u proizvodnu liniju, što je početno ultrazvučno ispitivanje cijele ploče.

Mljevenje

Stroj koji se koristi za glodanje obavlja ovu operaciju kroz glodalicu s dvije oštrice kako bi zadovoljio zahtjeve širine ploče i stranica paralelnih s oblikom i stupnjem.

Prethodno zakrivljena strana

Ova strana se postiže korištenjem stroja za predsavijanje na rubu ploče za predsavijanje. Rub ploče treba zadovoljiti zahtjeve zakrivljenosti.

Formiranje

Nakon koraka predsavijanja, u prvoj polovici JCO stroja za kalupljenje, nakon utisnutog čelika, preša se u "J" oblik dok se na drugoj polovici iste čelične ploče savija i preša u "C" ", tada konačni otvor ima oblik slova "O".

Prethodno zavarivanje

Ovo je da se zavareni čelični cijevni šav napravi ravnim šavom nakon što je oblikovan, a zatim se koristi šav plinskog zavarivanja (MAG) za kontinuirano zavarivanje.

Unutarnji zavar

To se radi tandemskim zavarivanjem pod praškom (oko četiri žice) na unutarnjem dijelu čelične cijevi s ravnim šavom.

Vanjski zavar

Vanjski zavar je tandemsko zavarivanje pod praškom s više žica na vanjskom dijelu LSAW zavarivanja čelične cijevi.

Ultrazvučno ispitivanje

Vanjska i unutarnja strana zavarene čelične cijevi s ravnim šavom i obje strane osnovnog materijala zavarene su uz 100% pregled.

X-ray Inspekcija

Inspekcija industrijskog televizora rendgenskim zrakama provodi se iznutra i izvana pomoću sustava za obradu slike kako bi se osigurala osjetljivost detekcije.

Ekspanzija

Ovo je za postizanje elektrolučnog zavarivanja i ravnih šavova promjera otvora duljine čelične cijevi kako bi se poboljšala preciznost veličine čelične cijevi i poboljšala raspodjela naprezanja u čeličnoj cijevi.

Hidraulički test

Ovo se provodi na stroju za hidrauličko ispitivanje čelika nakon proširenog ispitivanja po korijenu kako bi se osiguralo da čelična cijev zadovoljava standardne zahtjeve sa strojem koji ima mogućnost automatskog snimanja i pohrane.

Iskošenje

To uključuje inspekciju koja se provodi na čeličnoj cijevi na kraju cijelog procesa.

Naša tvornica

Imamo kompletnu tvorničku proizvodnju, nadzor kvalitete i dostavu.

Naš certifikat

Trenutačno tvrtka ima ISO9001, ISO14001, ISO45001, certifikat o ocjeni integracije industrijalizacije i sustava upravljanja industrijalizacijom, certifikate 500 najboljih kineskih proizvodnih privatnih poduzeća.

Ultimate FAQ Vodič za vatrogasne čelične cijevi

P: Što je LSAW cijev?

O: LSAW (Longitudinally Submersed Arc Welded) cijev se izrađuje metodom u kojoj se čelični lim smota u cilindrični oblik i zatim zavari uzdužno pomoću elektrolučnog zavarivanja.

P: Koje su prednosti korištenja LSAW cijevi?

A: Bez procesa odmotavanja, udubljenje osnovnog materijala, manje ogrebotina.

Pogrešna strana proreza, promjer perimetra jednostavne kontrole i izvrsne kvalitete zavarivanja.

Uklanjanje širenja cijevi u biti nema zaostalog naprezanja nakon naprezanja.

Budući da se radi o ravnom zavaru, zavar je kratak, pa je mala vjerojatnost pojave nedostataka.

Nakon proširenja, točnost geometrije cijevi je poboljšana uvelike olakšava zavarivanje na mjestu.

Ravnolinijski zavar, manji utjecaj na kvalitetu materijala za zaštitu od korozije.

P: Koja je upotreba LSAW cijevi?

A: Osnovni metal i metal za zavarivanje ispitani su prema specifikaciji cijevi API SPEC 5L, DIN, EN, ASTM, GOST standard i drugim standardima. Također, LSAW cijevi mogu biti zavarene s prirubnicama, ušicama za podizanje i drugim dijelovima ovisno o zahtjevima klijenta. LSAW cijevi se koriste za transport tekućina kao što su nafta, plin i transport vode, kao i za projekte na morskoj obali i kopnene konstrukcije. Ovi proizvodi se proizvode u Kini i izvoze u druge zemlje kao što su Sjedinjene Američke Države, Kanada, Indija, Pakistan, Afrika itd.

P: Koje su različite vrste LSAW cijevi?

O: Dvije glavne vrste LSAW cijevi su uzdužne i spiralne. Uzdužne cijevi imaju ravni šav, dok spiralne cijevi imaju spiralni šav.

P: Kolika je težina LSAW cijevi?

O: Težina LSAW cijevi ovisi o promjeru i debljini, ali može varirati od nekoliko stotina do nekoliko tisuća kilograma.

P: Kako se LSAW cijevi testiraju za osiguranje kvalitete?

O: Kvaliteta LSAW cijevi testirana je različitim metodama, uključujući ultrazvučno ispitivanje, radiografsko ispitivanje i hidrostatičko ispitivanje.

P: Koja su ograničenja LSAW cijevi?

O: LSAW cijevi mogu biti skuplje od drugih vrsta cijevi i možda nisu prikladne za sve primjene zbog svoje veličine i težine.

P: Kako se LSAW cijevi transportiraju?

O: LSAW cijevi se često prevoze kamionom ili željeznicom, a mogu se prevoziti i na velike udaljenosti morem.

P: Koliki je životni vijek LSAW cijevi?

O: Životni vijek LSAW cijevi ovisi o nekoliko čimbenika, uključujući kvalitetu upotrijebljenih materijala, stanje okoliša i postupke održavanja korisnika.

P: Mogu li se LSAW cijevi koristiti ispod zemlje?

O: Da, LSAW cijevi se mogu koristiti ispod zemlje, ali potrebno je obratiti pažnju na njihovu zaštitu od korozije.

P: Trebaju li LSAW cijevi neko posebno rukovanje tijekom instalacije?

O: Da, LSAW cijevi zahtijevaju posebnu pažnju tijekom postavljanja kako bi se spriječilo oštećenje površine i spojeva.

P: Mogu li se LSAW cijevi reciklirati?

O: Da, LSAW cijevi su izrađene od čelika i mogu se reciklirati. LSAW cijevi izrađene od recikliranih materijala, doprinose tržišnim naporima za održivost.

P: Mogu li se LSAW cijevi prilagoditi posebnim zahtjevima?

O: Da, LSAW cijevi se mogu prilagoditi posebnim zahtjevima, kao što su promjer, debljina i duljina. LSAW cijevi mogu se prilagoditi specifičnim zahtjevima, što ih čini idealnim izborom.

P: Koje su prednosti korištenja LSAW cijevi u industriji nafte i plina?

O: LSAW cijevi nude visoku čvrstoću i izdržljivost, što ih čini idealnim za upotrebu u industriji nafte i plina gdje cijevi moraju izdržati visoki pritisak i teške uvjete okoline.

P: Kako se izrađuju LSAW cijevi?

O: LSAW cijevi izrađuju se valjanjem čeličnog lima u cilindrični oblik i uzdužnim zavarivanjem pomoću elektrolučnog zavarivanja.

P: Mogu li se LSAW cijevi koristiti u građevinskoj industriji?

O: Da, LSAW cijevi se mogu koristiti u građevinskoj industriji za aplikacije kao što su mostovi, zgrade i tuneli.

P: Koje su prednosti korištenja LSAW cijevi u građevinskoj industriji?

O: LSAW cijevi nude visoku čvrstoću, izdržljivost i otpornost na koroziju, što ih čini idealnim za korištenje u građevinskoj industriji. LSAW cijevi se koriste u građevinskim projektima, posebno za polaganje zavarenih čeličnih cijevi i radove temelja. Njihova čvrstoća i izdržljivost čine ih prikladnima za potporne strukture u raznim primjenama.

P: Koja je razlika između LSAW i SSAW cijevi?

A: Glavna razlika između LSAW i SSAW (spiralno potopljeno lučno zavarenih) cijevi je šav, pri čemu LSAW cijevi imaju ravni šav, a SSAW cijevi spiralni šav.

Razlika je u tome što su SSAW cijevi zavarene u spiralnom ili spiralnom položaju, dok su LSAW cijevi zavarene u uzdužnom smjeru. Proces proizvodnje SSAW cijevi je valjanje i zavarivanje čelične trake na način da je smjer zakretanja koso u odnosu na os ili središte cijevi, čineći zavareni šav u spiralnoj liniji.

P: Koje su uobičajene upotrebe LSAW cijevi?

A: LSAW cijevi se obično koriste u industriji nafte i plina, transportu vode i kanalizacije, građevinarstvu i drugim industrijskim primjenama.

Industrija nafte i plina: LSAW cijevi se intenzivno koriste za transport nafte i prirodnog plina, kako na kopnu tako i na moru. Njihov veliki promjer i snaga čine ih preferiranim izborom za projekte energetske infrastrukture.

Sustavi vodoopskrbe: Gradski vodoopskrbni sustavi često koriste LSAW cijevi zbog njihove pouzdanosti i učinkovitosti u transportu velikih količina vode na znatne udaljenosti.

P: Koliki je promjer LSAW čelične cijevi?

A: 16 do 60 inča

LSAW cijevi proizvode se oblikovanjem čeličnih limova u cilindar i spajanjem krajeva zavarivanjem u ravnoj liniji. Raspon promjera LSAW cijevi obično je od 16 inča do 60 inča (406 mm do 1500 mm).
