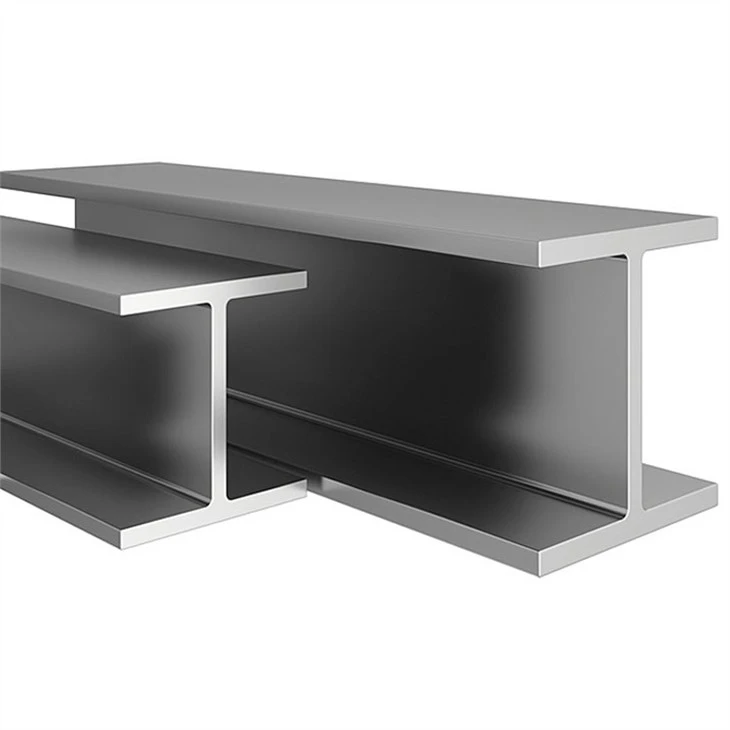

H-greda

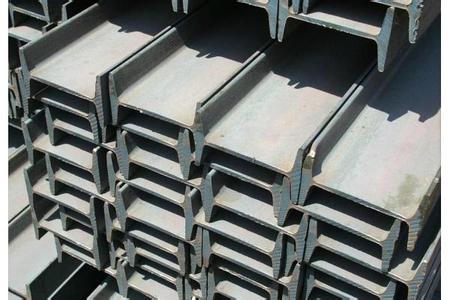

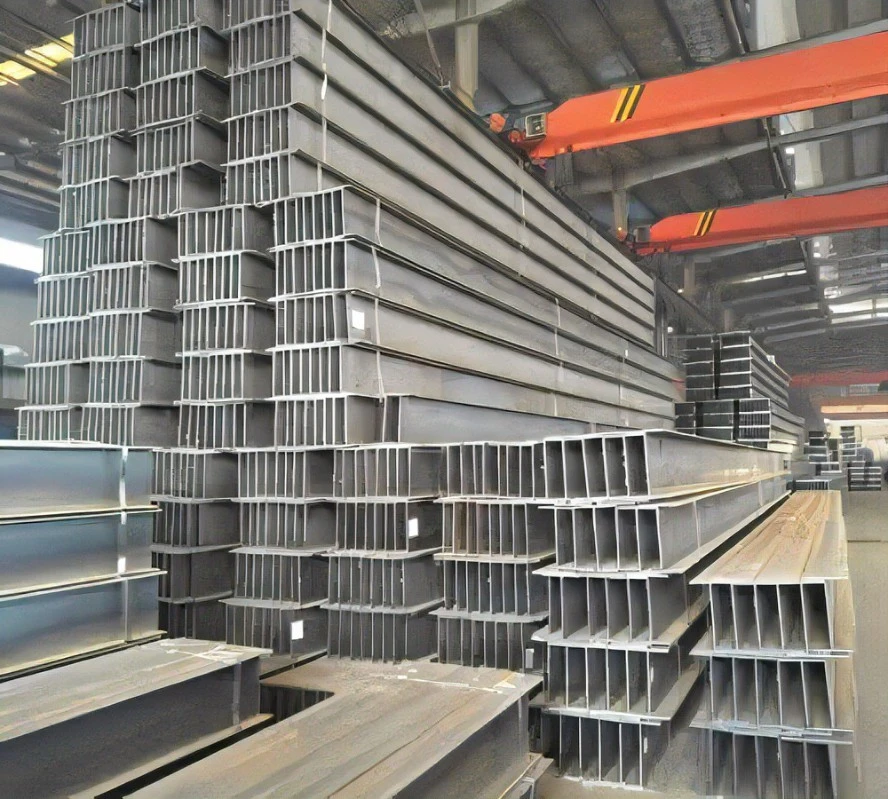

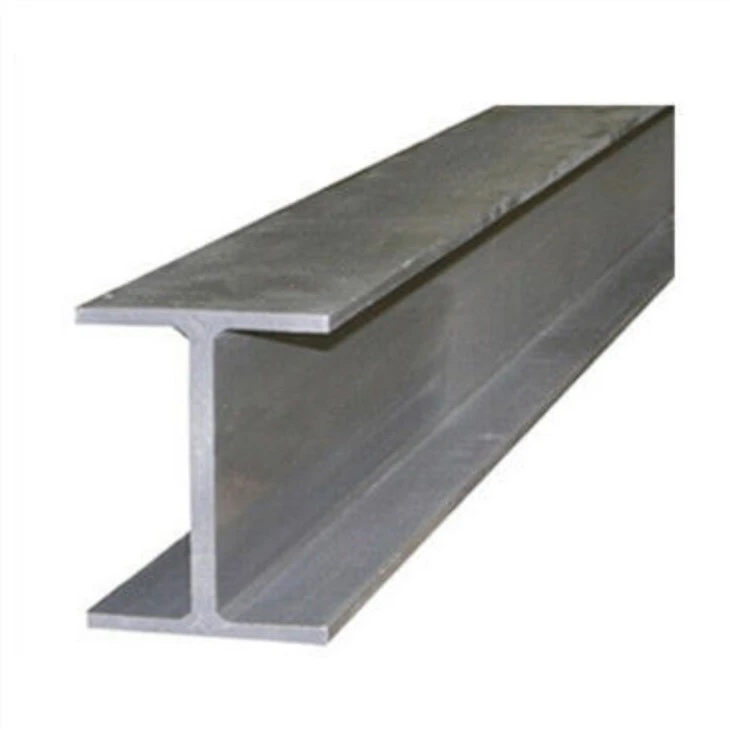

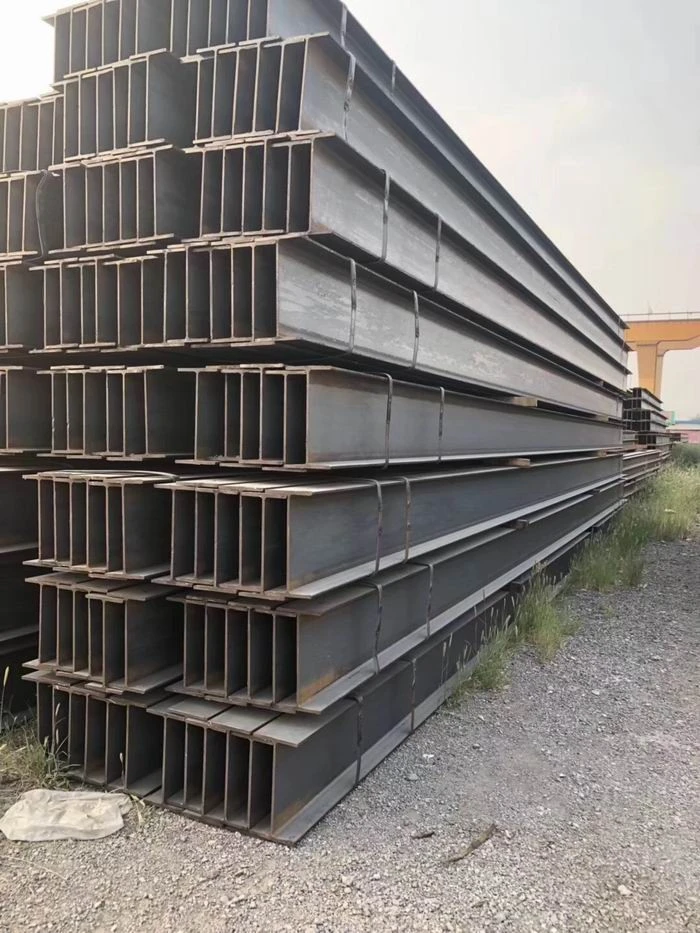

H Čelične grede HEA/HEB vrlo su česta vrsta čeličnih profila. Grede, koje se inače nazivaju "H" presjeci, kontinentalne grede ili HEA/HEB, dostupne su u više vrsta materijala, a najčešće su EN 10025 S275 i S355. H sekcije izgledaju slično I sekcijama, ali je prirubnica šira.

Pošaljite upit

Uvod u proizvod

Primjer veličine HEA&HEB greda

Veličine HEA greda i mehanička svojstva

Veličine greda HEA					Težina (kg/m)	Površina presjeka (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Veličine HEB greda i mehanička svojstva

Veličine greda HEB					Težina (kg/m)	Površina presjeka (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Opis proizvoda

Oblik poprečnog presjeka sličan je ekonomičnom profilu poprečnog presjeka velikog latiničnog slova H, također poznatog kao univerzalna čelična greda. Poprečni presjek čelika u obliku slova H obično uključuje dva dijela, lamelu i prirubnicu, također poznatu kao struk i rub.

H greda ima široku primjenu, uglavnom se koristi u: raznim civilnim i industrijskim građevinskim strukturama; razna industrijska postrojenja velikih raspona i suvremene visoke zgrade, posebice industrijska postrojenja u područjima s čestim seizmičkim aktivnostima i radnim uvjetima na visokim temperaturama; koji zahtijevaju veliku nosivost i poprečni presjek Veliki mostovi dobre stabilnosti i velikih raspona; teška oprema; autoceste; kosturi brodova; minska podrška; obrada temelja i izgradnja brana; razne komponente strojeva.
