I-greda je čelik u obliku slova I, čelik u obliku slova I naziva se i čelična greda, a to je duga čelična traka s poprečnim presjekom u obliku slova I.

Pošaljite upit

Uvod u proizvod

Naziv: I-greda
Norma: IPEAA-H-BEAM,EN 10034:1993
Razred: S235JR/ST37-2

Primjer veličine I-greda

Veličine čeličnih greda IPE

Veličina IPE (mm)					Težina (kg/m)	Površina presjeka (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

INP veličine čeličnih greda

INP veličina (mm)					Težina (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Opis proizvoda

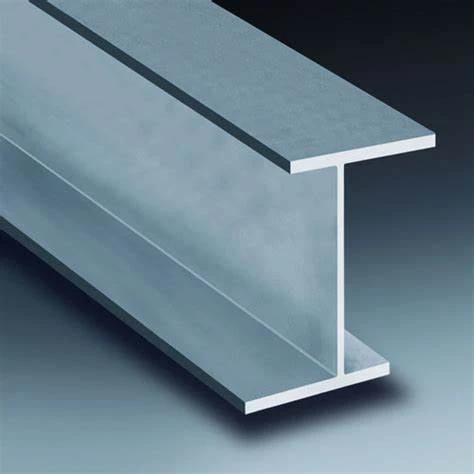

I beam 1

Čelične grede IPE/INPsu vrlo često korištena vrsta čeličnih profila. Grede, koje se inače nazivaju "I" presjeci, kontinentalne grede ili IPE/IPN, dostupne su u više vrsta materijala, a najčešće suEN 10025 S275 i S355.

I-greda VS H-greda

Kada je u pitanju gradnja i konstrukcija, bitno je znati razliku između H-Beam i I-Beam. Mnogo je čimbenika koje treba uzeti u obzir kada se radi o konstrukcijskim gredama, ali najvažniji čimbenik je hoće li greda nositi opterećenje ili ne. I-Beam i H-Beam izgledaju vrlo slično jer se često koriste u istim situacijama. Međutim, postoje razlike između njih dvoje.

1. H-grede koštaju manje od I-greda za istu količinu strukturne potpore.
2. I-grede su prikladnije za nošenje težih tereta preko raspona ili duljine grede.
3.I I-Beam i H-Beam su vrlo svestrani i mogu se koristiti za razne primjene.
